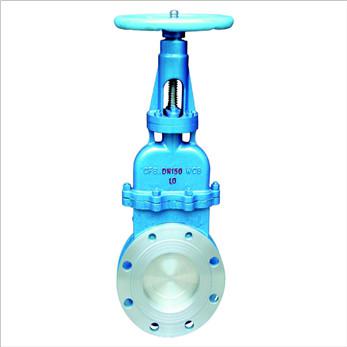

　　暗桿刀型閘閥顧名思義，桿子暗藏其中，被閥蓋遮住。從外觀看不到閥桿，它的優點在于防止介質從閥桿中道流出。從而達到0泄漏的要求。所以暗桿刀型閘閥我們有時候也稱之為帶蓋刀型閘閥。

　　暗桿刀型閘閥的上密封突破了常規的密封形式，采用上蓋結構，使得上密封由大面積的矩形密封改成了小面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封改成了面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封結構(見圖一)，使得上密封達到了與管道同壽命的程度，從而整體上提高了閥門的使用壽命。

　　





　　此種閘閥在手輪頂部加裝封套裝置后，可以使閥門活動部件全部處于封閉狀態，閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。

　　特別適合在粉塵及干燥的惡劣環境中長期正常工作。

　　注：可根據使用單位的環境和要求來設計與生產，適合用戶的安裝和使用。

　　設計制造 Design and manufacture:JB/T8691-1998

　　結構長度 structural length: GB/T15188.2-94

　　法蘭連接 Flange connection: GB/T9113.1-2000 JB/T79-94

　　試驗與驗收 testing and acceptance: GB/T13927-92

　　刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，手動刀型閘閥只能作全開和全關,不能作調節和節流。又名刀閘閥) 刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，手動刀型閘閥只能作全開和全關,不能作調節和節流。

　　暗桿刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點

　　閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板;也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。

　　暗杠刀型閘閥主要零部件材質:

　　體、蓋閘閥閥桿密封面

　　不銹鋼、碳鋼、灰鑄鐵碳鋼、不銹鋼不銹鋼橡膠、四氟、不銹鋼、硬質合金

　　中特閥門訂貨須知：

　　尊敬的用戶您好：如果在您確定要使用DMZ73暗桿刀型閘閥之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。

　　一、閥門的產品名稱與型號、閥門的口徑、閥門是否帶附件以便我們的為您正確選型、閥門的使用壓力、工況的使用溫度和閥門使用介質溫度。

　　二、若已經由設計單位選定DMZ73暗桿刀型閘閥型號，請按相關型號直接向我們銷售部訂購。

　　三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中特閥門公司專家為您審核把關。感謝您訪問我們的網站【http://m.jstfskjx.com】如有任何疑問。您可以致電13868647363給我們,我們一定會盡心盡力為您提供優質的服務。
